聚焦关键点,用ZENON!
2016-11-30 ZENONSCADA中国 Gustav机械设备公司的最新一代人机界面的特点可以用多点触摸、设计时尚、画面清新来形象盖括由此该公司确保了其产品在所有生产过程中要求做到的一致、平稳和高效性。新的解决方案的基于zenon，一家专业从事于HMI/SCADA 软件研发的公司。
Gustav机械公司主要提供用户全方位的材料加工服务。重点包括材料混合、造粒/造粒、干燥、细磨机器、设备和服务。产品主要应用领域有混凝土、干砂浆，膏药，建材、灰砂砖、陶瓷、?玻璃、碳材料、摩擦衬片、电池化合物，冶金、铸造砂和环保。该家族企业自1863年成立以来，现在已拥有十二个生产基地，其工厂分布于全球五大洲，员工总数超过1400名.?“要让我们的企业永远成为行业先锋”是其一贯的口号，这一目标在150年前即应运而生，到今天仍然是该公司前进的动力。
 |
 |
直观和有吸引力的多点触控应用系统
Gustav机械公司进行的开创性研发也包括用于新机器的可视化方面︰公司在新项目中应用了多点触控技术，力求通过现代的设计元素来体现符合人体工学的经营理念。为实际此现代化的解决方案，Eirich使用了zenon的HMI/SCADA 软件，以配合其Windows?7的操作系统。通过多点触摸技术和大型屏幕元素相结合的方式，让操作人员可以很方便地用手指进行操作。这包括通过虚拟键盘或借助上下文菜单对话框来输入数据。“我们的目标也能加深用户使用新的界面的乐趣。解决方案应该是简单而直观的，并努力把对项目的认知和培训降至最低，”?Eirich公司的控制系统产品经理Michael Link解释说︰“此外，由于我们的机器也经常使用在研究和高等教育部门，所以我们想要为这些部门的年轻人提供一个具有吸引力的、类似于对移动智能终端的应用程序的操作方式"。所有项目中的图像、图标和画面都减少到最精简配置，从而让图标更易于被识别。比如，"启动混合"和"停止混合"的图标就类似于一个媒体播放器的"播放"和"暂停"按钮。系统通过简单的颜色变换来显示设备部件的不同运行状态。例如，绿色代表"正常运行的机械零件"，而红色则表示"有问题的部分"。?另外，Michael?Link?和他的团队还研发了一款紧凑型的进度显示方式，它既能一目了然的显示整体进度，也可以提供用户各个生产步骤的状态，允许其进行灵活组合。在此进度显示项中，它还可以用来进行启动或停止生产的操作，以便人工进行必要的生产干预。
完美的可用性，减少用户界面设计
当开始研发一种新概念的系统时，公司会将不同领域的管理人员（生产技术、服务、设计、销售）包括在内，以使各方面专家的想法和要求都列入在系统目标内。新概念的重点是用户?— — 例如生产员工，实验室工作人员或产品开发者?— — 和其各自相关的任务类别。在此基础上，Michael和他的团队会定义几个场景，以描述不同的应用项目。例如，产品开发人员会被引导到相应的输入对话框栏来创建其新的配方版本，并要求其输入生产流程，原料数量和试验计划的详细信息。
然后实验室的工作人员可以操作这些设定好的试验，并将注释添加到自动记录的过程值中，然后将所有数据都转移到一个U盘或公司网络内的文件服务器上。为节省制作标准报告的时间，他们也可以选择直接在网络打印机上打印?— — 报告都是预定义好格式和曲线的。Michael Link说:"建立各类场情肯定是一个费力的措施，首先是因为你必须将所有相关的信息进行记录，并分别针对各自的用户，其次，它必须保证该解决办法是易于操作的。”
全面性的报告— — 迅速获得信息，做出正确的反应
文档是产品开发和优化的重要组成部分。因此在zenon报告生成器的基础上，Eirich引入了专业定制化的生产和试验报告界面。新的报表查看器可以在人机界面上提供完整的图形报告，而其根本是来自于微软的报表技术。通过报告生成器，让用户既能够进行在线数据和存档数据分析，也可以对这些数据作进一步处理和编辑。"这是为什么我们现在要使用zenon的另一个原因。该软件支持使用标准的工具和标准技术，如微软的报表服务，"?Michael?Link增加说明道。Eirich现在为客户提供了大量的标准化的通讯协议和报告，他们可以直接使用或按他们的要求作出修改。这些报告中有包括了，例如，生产参数文档，批次产量，图形化显示的被测值和原材料清单。Michael?Link继续说道:?“手动创建报告文件需要占用大量的时间，所以对我们的客户来说，我们系统的这种基于zenon自动生成文件的解决方案明显更有优势。”
功能性及思考周全的人机界面

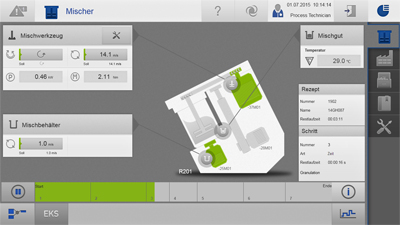

人机界面会具现完整的混合和制备过程— —从配方创建，生产执行，到数据日志记录和存档。在新的可视化中央工作显示区的上方是状态信息，底部是当前画面的特定功能菜单，工作显示区右侧是设备主导航菜单、研发区、?生产及数据存档区域。在"设备"工作区域中会图形化显示所有混合机械和其它单元的可视化信息。这里也允许进行手动操作，同时也会显示生产进程中的所有重要操作数据。这包括在用混合工具的详细信息，使用中的操作参数，例如，驱动速度和功率输出量、扭矩和能耗使用的详细信息。对于过程链，测量的传感器值，操作过程有链接到一个紧凑型进度显示栏上，以通知用户当前的传感器测量值及状态。通过在底部的上下文菜单操作栏，用户可以进一步的选择功能?— — 例如，一个秒表式的手动操作，或是可自由配置的在线数据趋势曲线测量图。

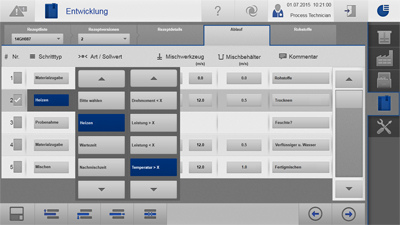

画面中对操作人员可能对细节感兴趣的部分，设置了允许可以其用手指或手势进行缩放，及通过按下一个按钮来截屏保存以制作后续报告的功能。各线轴、色彩与线条都可以被单独修改，系统允许原始数据在任意时间被导出，以作进一步加工处理。其中的"生产"信息区是为了在启动后让用户选取配方，并在各种状态下显示全部有效信息之用。如有必要，相应授权的用户也可以干预正在进行的过程，修订混合工具和外围设备的当前设置值，或延长、缩短或跳过单个流程步骤。在"研发展"区域，产品开发人员可以容易且快速地更改配方的各项设置。这其中包括，例如，?混合的材料、?各自的数量和将他们加入的序列。此外，他们可以设置混合工具在单个步骤中速度和旋转方向，输入步长时间，或是否存在后续步骤处理，确定温度、输出或另一个过程值。在过程中用户最多可设计定义30个步骤，并在对应的序列中进行处理。原材料列表项包含了试验准备时所需要添加的材料摘要，其他包括综合配方的详细信息，混合所需工具及可能要添加的注释。
 |
 |
