Zenon全力支持对旧能源系统的智能化改造
昆士兰州的高电压电力传输网络提供商选择ZENON来针对其现有HMI系统的重大升级。ZENON致力于 '参数替代编程'的程序开发方式确保其可提供极具成本效益和高功能的解决方案,用户由此勿需再使用昂贵的通讯再造方法。
昆士兰Powerlink公司主要经营开发和维护昆士兰州内的高电压电力传输网络业务。其负责电力传输的网络延伸经过了大半的澳大利亚东海岸;从凯恩斯北部开始到新南威尔士州边界横跨1700多公里。共包括15,000多个高压输电线路、132座变电站,和1000多名员工。
2011 年, Powerlink公司发现其需要更换已负责营运管理多年的 Foxboro公司的 英维思HMI平台。因已有的系统硬件已经过时,通过简单更新或维护来解决此问题方案已不现实,为此。寻找全面替代旧系统的解决方案是显然是必要的,此外新的解决方案需要有能将旧系统自动转换为新的HMI平台的能力。同时,Powerlink公司还需要一个新的HMI解决方案以应用于其新配置的 IEC 61850 总线站,其中的功能包括保护、 间隔控制、 网络、 网关和HMI设计、 配置和测试等。一个新的 iec 61850 hmi 解决方案
Powerlink的内部设计标准团队负责开发和维护总线站系统标准的设计工作。与通过承托外部第三方设计的方式相比,这种做法的优势在于可使得Powerlink的设计方案在全部营运范围内保持一致;同时,又拥有了对其内部设计相应的专业维护知识。新系统可以满足该团队所要求的一切功能,包括性能、 控制工具和功能函数、 报警、 事件、 安全、 用户管理、 远程访问、 内置逻辑PLC和图形显示功能,以及高成本效益。
应用ZENON软件进行设计能确保最终产生一种与现有系统类似的外观和感觉。与上一代HMI解决方案需要超过100多个安装程序安装后才可使用相比,新系统至关重要的一点在于确保了设计一致性的同时又能让用户易于安装和使用。
ZENON随后也被Powerlink用于其GOOSE机制下的可视化监控工作,包括此机制下的总线站网络和所有IED服务器的缓冲报告状况。dnp3 旧项目的快速完整转换
ZENON还给予了Powerlink公司一个经过完全测试的可从现有系统和不被现有系统支持的HMI中自动转换至全新的平台系统的能力,让实现这个功能不再需要花费该公司员工大量的工作时间。
对工程师来说ZENON软件简便、 快捷,还有很多的自动设计项目的功能。通过软件本身的标准自动化功能,Powerlink减少了许多的设计时间和相应的费用成本。
这些时间的大量节省的关键在于ZENON的以下功能:zenon的参数化设计风格确保了以最小的工程设计量来实现标准项目对象的简单重复使用 内置软PLC适合 IEC 61131-3标准且与zenon结合即可针对现有系统进行简便仿真,并允许创建新的功能 VSTA功能被使用在创建简便的自动导入文件和项目特定设置的简单的导入向导创上,让用户的数据手工输入量最小化 ZENON的 XML文件 导入/导出功能可用于数据点、 画面、 功能和报警组,设备的简便自动生成,在项目完成时限内迅速开发并具有高度的一致性 昆士兰Powerlink可以看到这些时间及成本的节省会在未来进一步增加。用ZENON根据要求来进行项目和文件的管理简单又灵活。运行文件的本地管理可选择用或不用ZENON软件编辑版,使他们对当前的工作进程的实时把握。通过远程操作项目和文件管理功能提供了其优化其流程与产品的信心,而无视基础架构的增长。他们将不再需要派两人驾驶了六个小时到一个远程站点进行次要更改或修复缺陷,因为现在可以远程完成这些。这会节约成本,并将节省的资源用于别处,同时显而易见的是对系统安全很有好处。
单一,有效的解决方案
除了对单个项目的特定要求以外,以上两种应用程序还必须支持如下功能:必须能在虚拟机上运行项目 在子站内,能用轻客户端(WYSE terminal),通过LAN登录运行项目 通过WAN远程登录运行项目 自动以文本格式每天导出项目事件 一个新的报警产生时会自动激活外部警报 用项目比较功能来识别不同时期同一项目之间的具体更改,以便可以重新建立测试工作 用项目更改日志记录功能来提供完整的审核跟踪整个项目的开发过程 提供诊断工具来检查通讯错误 寻找到一个可以满足以上所述要求的单一HMI解决方案对昆士兰Powerlink公司来说是具有巨大重义。选择了ZENON软件后,他们将被允许使用一个单一的产品来同时应对他们新的IEC 61850系统和旧的DNP3系统。这会大大改善Powerlink应用新系统的学习曲线、确保启用项目快速交付和节省金钱。他们通过使用ZENON来控制旧系统,从而避免了需要重新构建通讯、重新设计及相应的停机时间。
有力的技术支持
在该项目的开发过程中,Powerlink公司曾经发现存在一些ZENON现有的驱动器不能充分满足应用程序要求的地方。为此,ZENON软件的支持团队对其IEC 61850标准驱动程序进行了技术更新,并在极短时间内同时也增强了 DNP3 驱动程序的技术性能。这种与客户密切协作的精神获得了 Powerlink 研发团队队的一致好评。
copa-data technology in use
zenon Energy Edition zenon Logic Web Server Web Client Drivers: IEC 61850, DNP3, SNMP Gateway: OPC UA Server, DNP3 Outstation, IEC 61870 Slave, Modbus Slave, SNMP Server/Agent one hmi for all applications

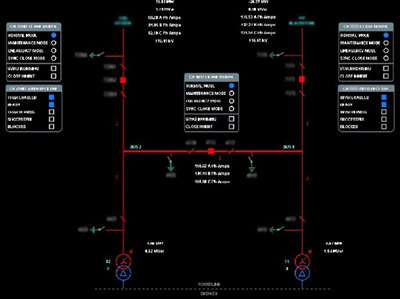

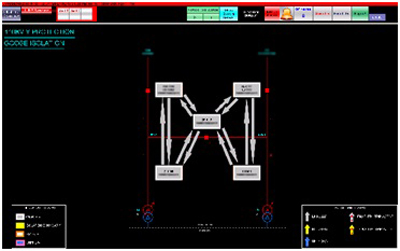

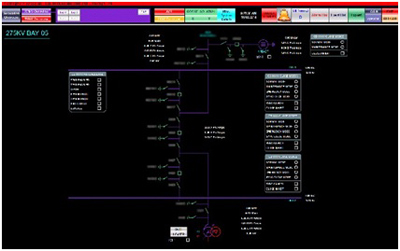

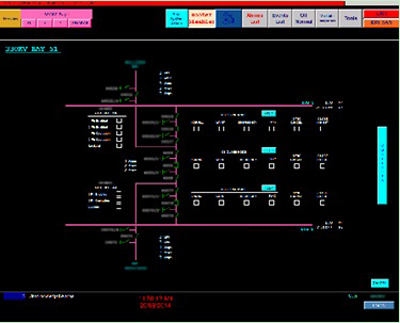

Simple, flexible engineering which reduces costs of development and enables rapid project delivery Concise visualization for screens including: high-level substation line diagram, voltage- level line diagram, switching plant and bay-specific visualization, device health summary overview and secondary system connectivity. Supports multiple instances of DNP3 including combinations of Serial and IP Automated conversion from the Foxboro database format to the zenon database format Automated conversion of SAMMI screens to equivalent zenon screens, functions and frames Reuse of standard symbols from the legacy HMI Supplemented by standard symbols in zenon (circuit breakers, isolators, earth switches, etc.) Provides essential control functions and operator feedback Alarm, event and off-normal displays, including link to external audio alarm.
