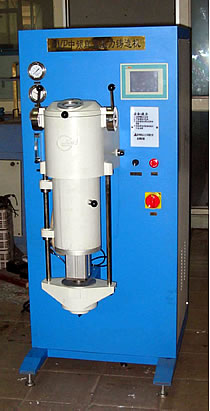

全自动MVP中频真空首饰加工设备
项目简介
——全自动 MVP中频真空首饰设备是当今世界上先进的贵重金属加工设备,在中国大陆尚属首创。它集熔炼与自动加工成型于一体,控制精度高加工速度快。此设备主要可对黄金24K,黄金18K,白金,铜合金等金属进行溶炼和成型加工。 该设备的控制难点在于温控,因为贵金属的熔点很高,该设备要求最高温度达到1700摄氏度而且要求加热和降温速度要快。用普通的电热丝加热很难达到要求。该设备采用中频感应原理实现加热。由于中频感应加热加热和降温速度快,但又不能有太大的振荡,所以对加热控制要求很高。需要应用新的智能控制系统来实现。
SIGMATEK的解决方案
——首先应客户需要并综合应用场合和工艺要求,选用了一款性价比较高的触摸屏为人机界面。就工艺对于温控的高的精度和高效率要求。项目顾问采用了一个带有INTEL的CPU的控制模块。同时采用一些模拟量输入模块,这种组合保证了,由传感器采集到PLC的熔炉内的温度,以及温度的连续快速变化在工艺流程中能够及时被响应,并能精确的计算出控制量,同时不断输出0~10V的电压信号。快速的计算能力在此刻显的由为关键,同系列的模块保证串口通讯快速。 输出的信号控制10KHZ中频信号的输出时间。同时由中频信号控制铜管线圈,给线圈中石墨干锅加热。由于中频感应加热和降温速度快,但又不能有太大的振荡,温度曲线要求尽量平滑。所以对加热控制要求也很高。由SIGAMTEK的PLC内的智能PID算出的控制量相当精确到位,而且选用的模拟量模块位数比较高,输出的电压模拟量信号十分准确,因此中频信号控制的加热时间也相当精确。 在使用整个SIGMATEK PLC系统后,温控精度将客户的预期值又提升了60%,真正体现了精确快速的要求。
SIGEMTEK应用优点
1. CPU运算处理能力优秀,响应变化速度快;
2. 各个串口的信号通讯快速,真正做到同步;
3. 加热和降温速度快,温度振动小,温控精度极高;
4. 人机界面上对工艺过程实时监控和动态显示。
